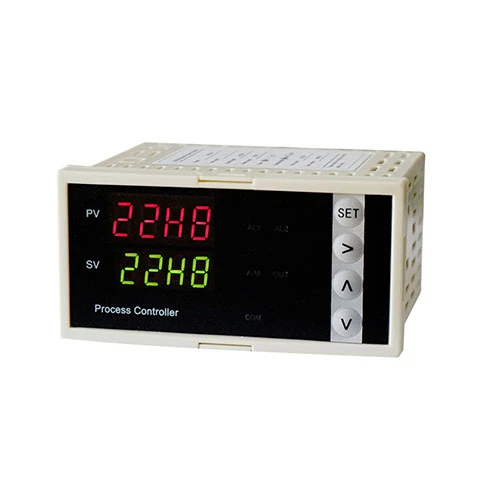

בקר טמפרטורה חכם תומך ב-MODBUS RTU הוא מכשיר בקרת תהליך טמפרטורת-לולאה אחת המבוססת על טכנולוגיית מיקרו-מעבד. בקר טמפרטורה חכם תומך ב- MODBUS RTU יכול לשלוט ולהציג פרמטרים של תהליך כגון טמפרטורה, לחץ וזרימה. המכשיר כולל הגדרות גמישות, תצורה נוחה ותפעול פשוט.

תכונות

קלט אוניברסלי: מקבל נגדים תרמיים, צמדים תרמיים ואותות DC, תואם ל-29 סוגים של אותות כניסה תעשייתיים
עיצוב מודולרי: פלט ניתן להגדיר באופן חופשי
ספק כוח אוניברסלי: 100-240V AC, 50Hz
אזעקות מרובות
נוריות חיווי מצב אזעקה
מצבי שליטה מרובים: ON/OFF ו-PID
ממשק תקשורת RS-485 מבודד פוטו-אלקטרי

01/

תשומות

צמדים תרמיים: K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26

נגדים תרמיים: Cu50, PT100

אותות התנגדות: 0-80Ω, 0-400Ω

אותות נוכחיים: 0-10mA, 0-20mA, 4-20mA

אותות מתח/מיליוולט: 0-20mV, 0-100mV, -20-+20mV, -100-+100mV, 0-1V, 0-2V, 0-5V, 1-5V, 0-10V, 2-10V, -5V{{11}V, -10V

02/

פלטים

פלט בקרה ראשי:

0 - פלט ליניארי

1 - ממסר

2 - טרנזיסטור

3 - תיריסטור

אותות ליניאריים:

0 - (4-20mA)

1 - (0-10mA)

2 - (0-20mA)

תומך ב-2 ערוצי פלט

03/

תִקשׁוֹרֶת

ממשק תקשורת RS-485 מבודד פוטו-אלקטרי

04/

אַזעָקָה
2 ערוצים של יציאת ממסר

פרמטרים מפורטים אחרים

טווח אות קלט	29 אותות סטנדרטים תעשייתיים נפוצים
שגיאה בסיסית	0.002FS±1 ספרה
מדידה AD	20 סיביות, 13SPS
פלט DA	12 סיביות, 100KSPS
פלט בקרה ראשי	ערוץ 1
פלט אזעקה	2 ערוצים (בדגם 2216 יש ערוץ אזעקה אחד)
עכבת כניסה	גדול או שווה ל-500KΩ עבור מתח, פחות או שווה ל-300Ω עבור זרם (עם נגד חיצוני 250Ω במקביל), פחות או שווה ל-0.25mA עבור נגדים תרמיים, גדול או שווה ל-500KΩ עבור צמדים תרמיים
עכבת מוצא (קיבולת עומס)	פחות או שווה ל-500Ω עבור זרם (יכול להיות 650Ω עבור דרישות זרם מיוחדות, נא לציין בעת ההזמנה), ממסר
שיטת תצוגה	צינור ניקסי
תקופת הדגימה	0.1S (ממוצע)
פרוטוקול תקשורת	MODBUS RTU (ממשק RS485, מערכת 2 חוטים)
מרחק שידור	1200 מטר
בדיקת זוגיות	אף אחד, מוזר, אפילו
שיעור באוד	4800, 9600, 19200
פורמט נתוני תקשורת	ביט התחלה אחד, 8 סיביות נתונים, סיביות עצירה אחת
מתח אספקת החשמל	AC220V
מתח בידוד	בידוד בין קלט, פלט ואספקת חשמל, 2000V AC למשך דקה
תנאי הפעלה	טמפרטורה -20 מעלות -+50 מעלות, לחות 0.1-0.9RH
תנאי אחסון	טֶמפֶּרָטוּרָה
בחירת דגם ומידות	DK22H8: 96×48 מ"מ גודל חיתוך: 92×44 מ"מ
